LEG(F)-12型12KV SF6負荷開關

產品描述

參數

產品概述

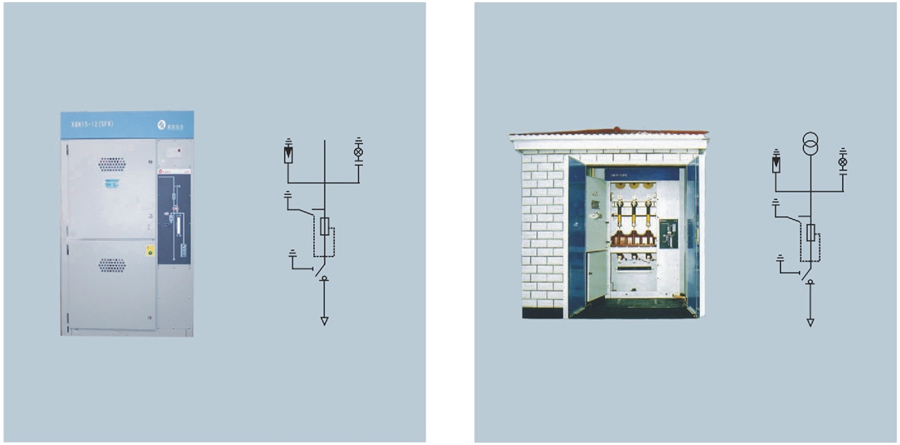

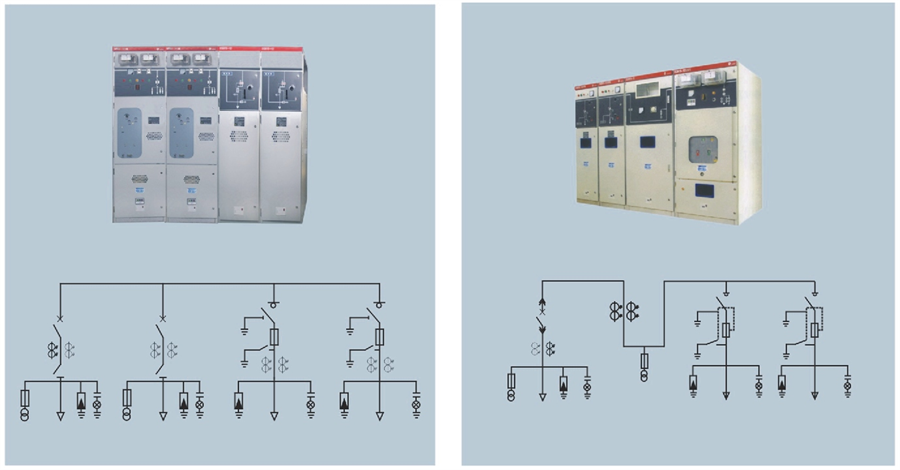

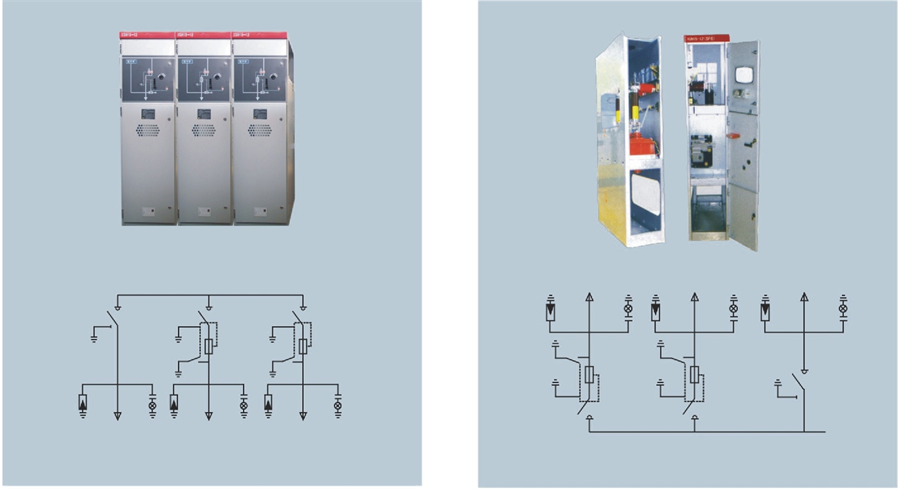

LEG(F)-12D、LEG(F·R)-12D是我公司自行研發，具有自主知識產權的戶內六氟化硫負荷開關，是12KV開關柜、環網柜、戶外環網箱、戶外箱式變電站、戶外電纜分支箱及開閉所中的電器元件。

符合標準

符合IEC265《高壓負荷開關》

符合IEC420《高壓負荷開關一熔斷器組合電器》

符合GB3804《363KV交流高壓負荷開關》

符合GB16926《交流高壓負荷開關一熔斷器組合電器》

技術參數

項目		單位	數據
			LEG(F)	LEG(F.R)
額定電壓		KV	12
額定電流		A	630	200
額定短時耐受電流（4s）		KA	20
額定峰值耐受電流		KA	50
關合能力和開斷電流（峰值）		KA	50	50,125
5%有功開斷關合能力		KA	32
額定有功負載開斷電流		A	630
閉環開斷電流		A	630
額定電纜充電電流		A	10
機械壽命（主開關 /接地刀）		次	3
額定絕緣水平	1min工頻耐受電壓	KV	42/48(相間、對地/斷口）
	雷電沖擊耐受電壓	KV	42/48(相間、對地/斷口）
SF6氣體密度(20℃氣體壓力）		kg/L	0.012(0.045Mpa)
環境溫度		℃	-45~+45
海拔高度		米	1000

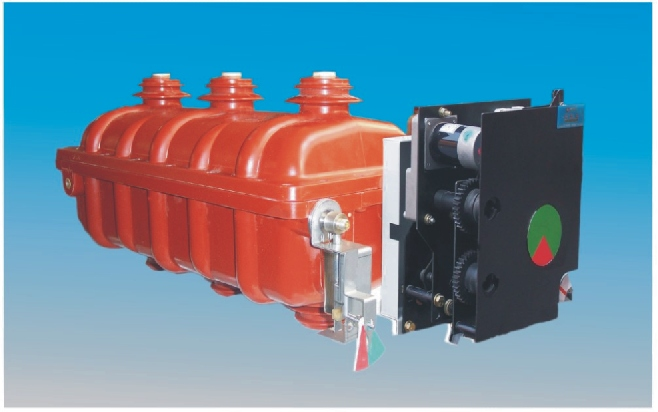

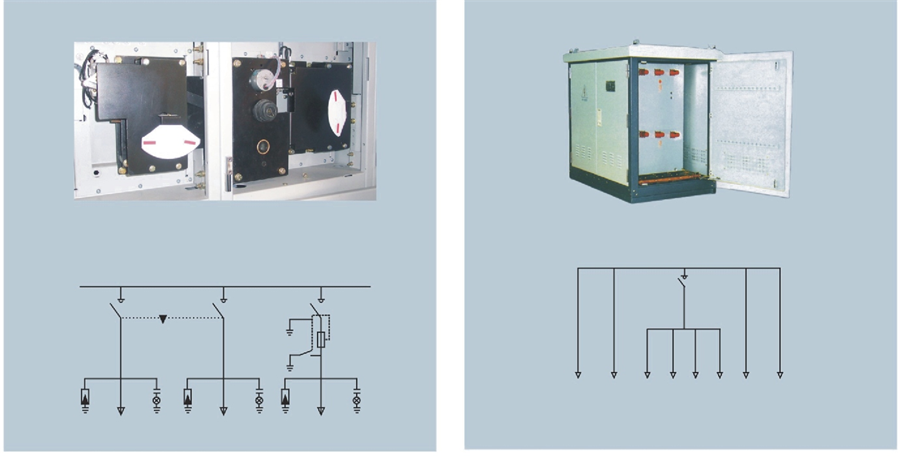

LEG-12D SF6負荷開關為負荷開關、接地開關、隔離開關三工位一體安裝在加強結構的環氧樹脂殼體內，充以0.012kg/L密度SF6氣體永久密封，具有絕緣性能好和開斷能力強的特點，在正常調節下可確保長期免維護及可靠

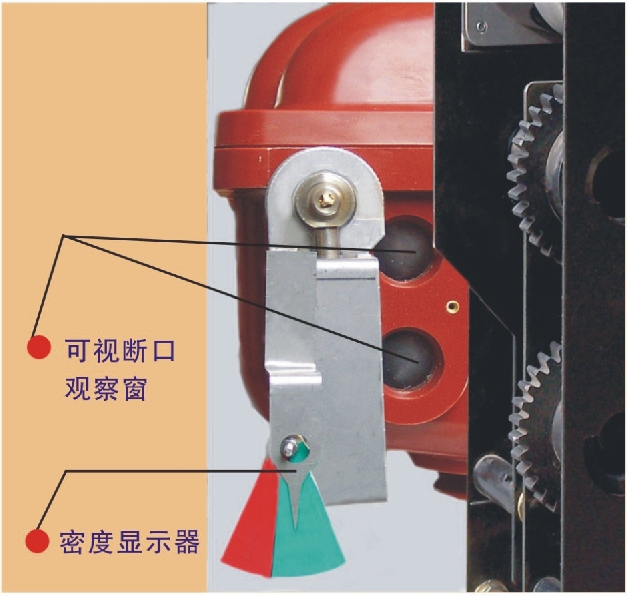

開關氣體密度顯示裝置無泄漏點、使用壽命長，獲國家專利，打破了國外傳統SF6壓力顯示理念。

開關氣體密度顯示裝置配有的聯動節點可發出電信號。

可視斷口觀察窗與眾不同，與開關整體澆注在一起。

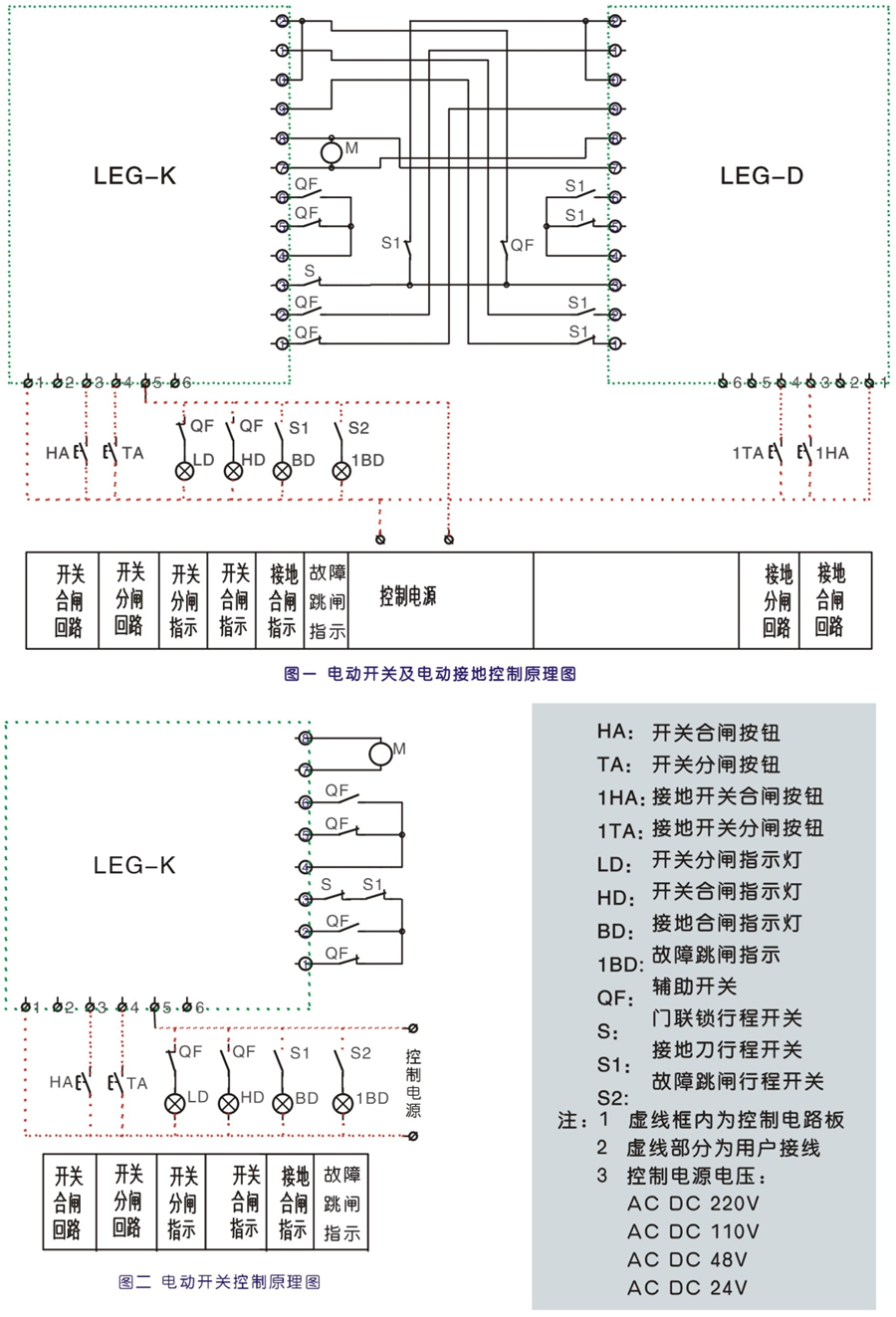

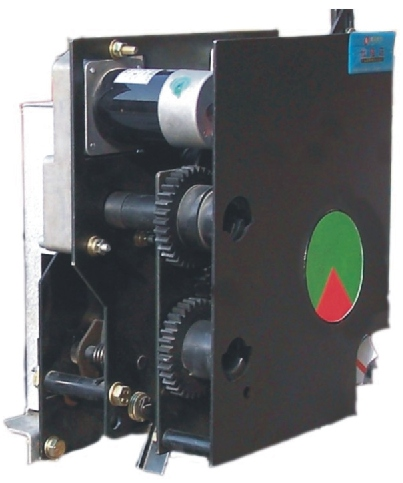

LEG12配有“K” 型和“A”型彈簧手動或電動操動機構，電動機構可實現電動分合閘和電動接地功能，可以根據用戶要求配雙電源自動雙控制裝置，或遠方監控裝置。
