XGN15-12型 12KVSF6倒側裝方式開關柜

產品描述

參數

產品概述及適用范圍

XGN15-12(SF6)12KV六氟化硫負荷開關環網柜(以下簡稱環網柜)是我公司根據我國供電要求開發設計的、環網柜可采用我公司生產的LEG(F)-12D SF6負荷開關盒FL(R)N-12DSF6負荷開關或ABB公司SFG SF6負荷開關。LEG(F)-12 Sf6負荷開關是國內僅有，且唯一的即可正操作也可測倒操作的負荷開關，該開關具有我公司兩項專利功能可視斷口觀察窗和密度顯示器。該環網柜操作方式多樣靈活，可與多種不同類型的開關配合，一次方案可供選型，更能滿足不同用戶的需求、該產品廣泛使用于戶外箱式變電站、戶外環網箱、戶外電纜分支箱、終端配電房、開閉所中。

正常使用條件

符合GB3906《3~40.5KV交流金屬封閉開關設備》

符合IEC298《交流金屬封閉開關設備》

技術參數

項目		單位	數據
額定電壓		KV	12
額定頻率		HZ	50
額定電流		A	630
額定短時耐受電流(4S)		KA	20
額定峰值耐受電流		KA	50
額定短路開斷電流		KA	50
熔斷器開斷電流（視熔斷器而定）		KA	50
非常回路1min工頻耐壓		KV	2
工頻耐受電壓		相間、相對低	42
工頻耐受電壓		斷口	48
雷電沖出耐受電壓		相間、相對低	75
雷電沖出耐受電壓		斷口	85
防護等級		外殼為IP3X,隔室間為IP2X
負荷開關滿容量開斷次數		次	100
機械壽命		次	5000
額定電流	LEG(F.R)-12D	A	200（視熔斷器而定）
	FLRN36A-12D	A	200（視熔斷器而定）
	LEG(F)-12D	A	630
	FLN36A-12D	A	630

結構特點

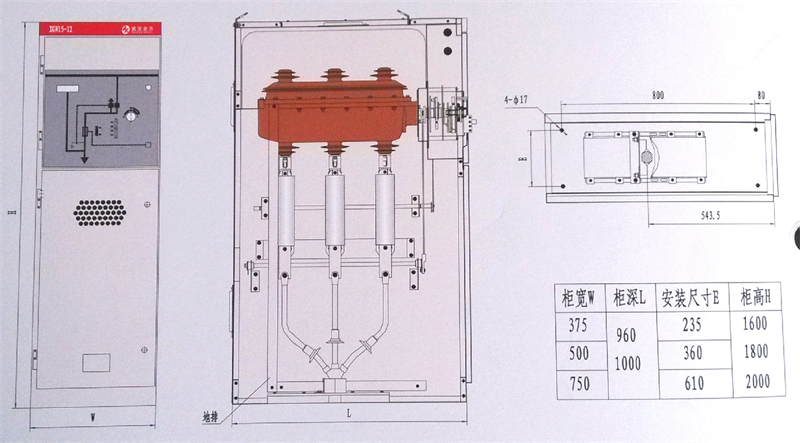

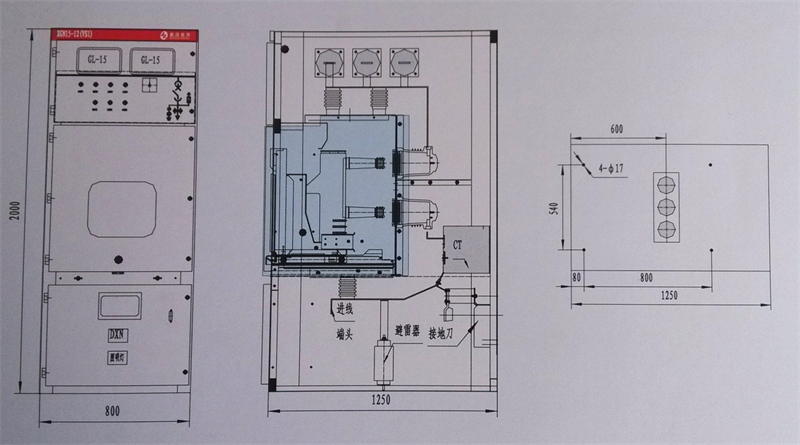

1、正裝式環網柜由柜體、負荷開 關，手動或電動操作機構、儀表室、母線及其它電器和輔助元件組成。開關及機構在柜體上部，熔斷器在負荷開關下部，廣泛適用于高壓電纜下端或后部出線方案。

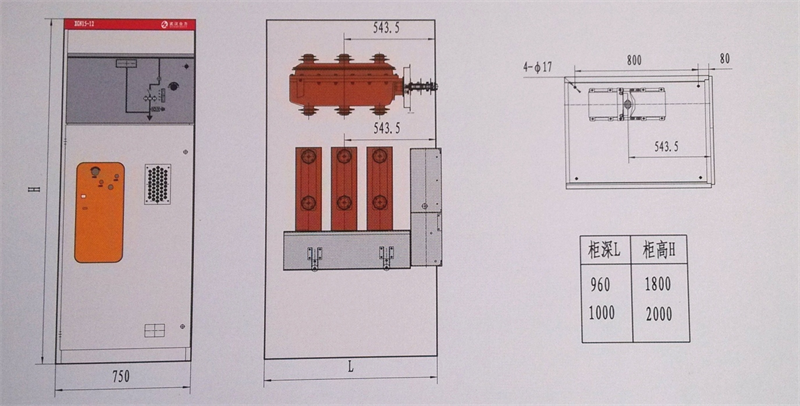

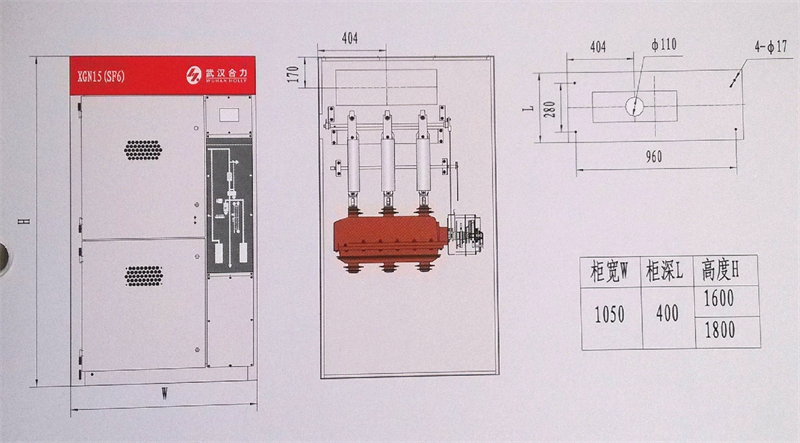

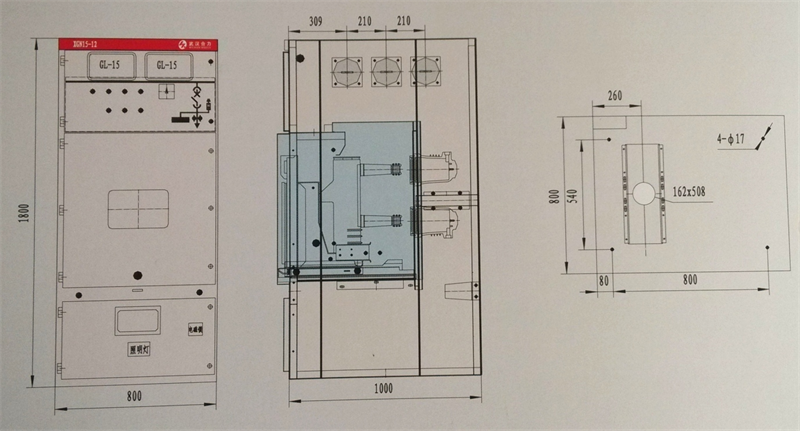

2、側裝柜由柜體、負荷開關、手動或電動操作機構、儀表室、母線及其它電器和輔助元件組成。開關及機構在柜體中部，熔斷器在負荷開關上方，廣泛適用于柜頂或柜上側出線方案。

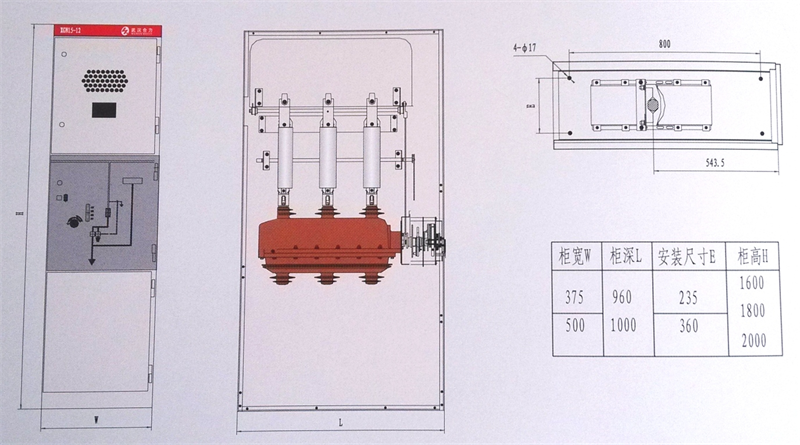

3、倒裝側操作方式環網柜開關及機構位于柜體中部，機構在右側，熔斷器在負荷開關上方，出線可采用電纜，母排與變壓器直接連接、體積小。維護面大，廣泛適用于終端箱變及終端用戶。

4、環網柜內配有我公司專利產品氣體密度顯示器。采用無縫焊接方式，結構簡單、可靠、無泄漏點，打破了國內外傳統的SF6壓力顯示理念，并可選密度故障接點。

5、環網柜內安裝的LEG(F)-12負荷開關配有可視斷口觀察窗，可直接觀察開關閘，分閘以及接地狀態，觀察窗直接與殼體澆注于一體故無泄漏點。

6、環網柜具有可靠的五防聯鎖，只有當開關處于接地位置，才能開啟下門更換高壓熔芯以及對電纜進行維護，只有關門后，才能分接地刀;只有分接地刀后才能合開關。

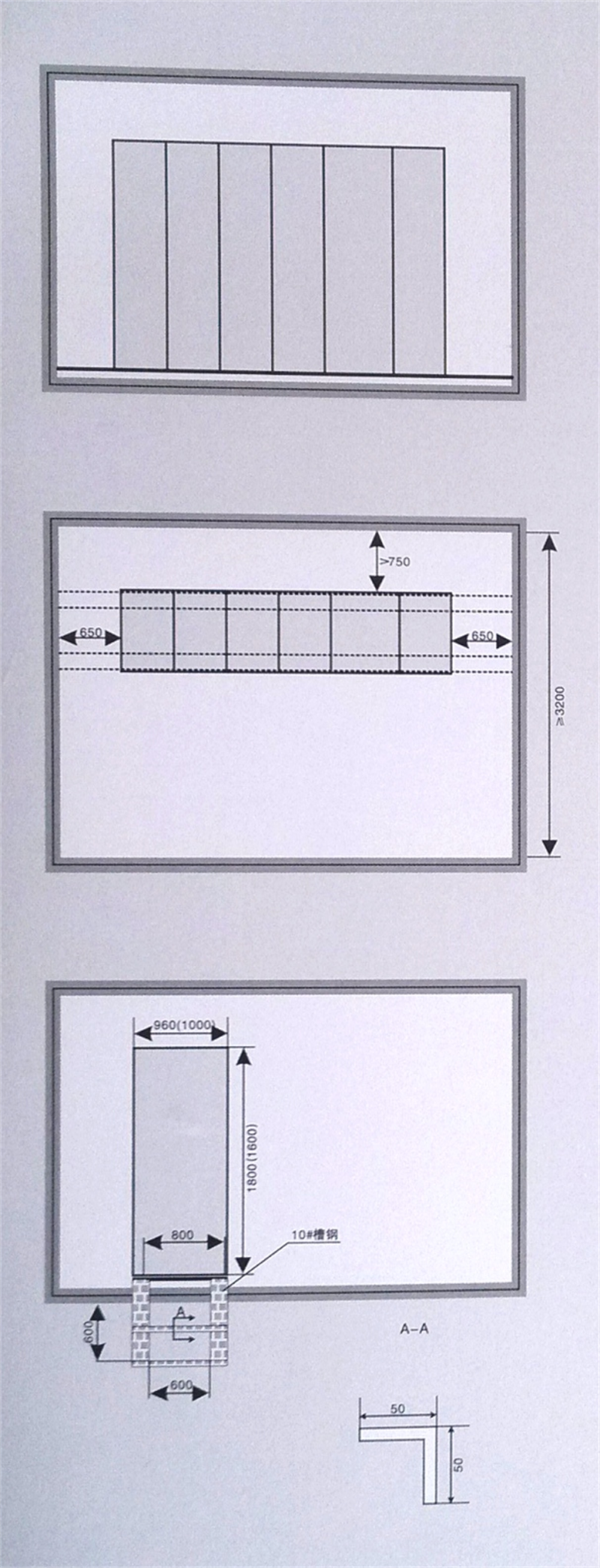

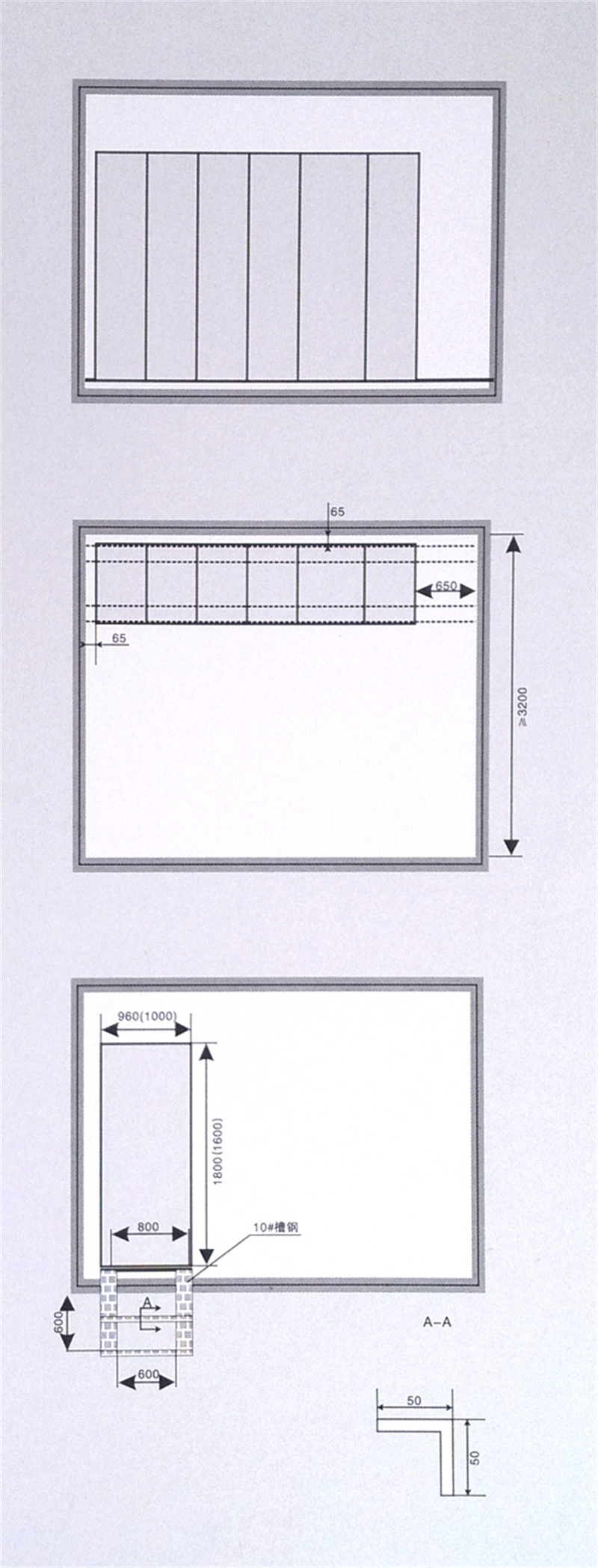

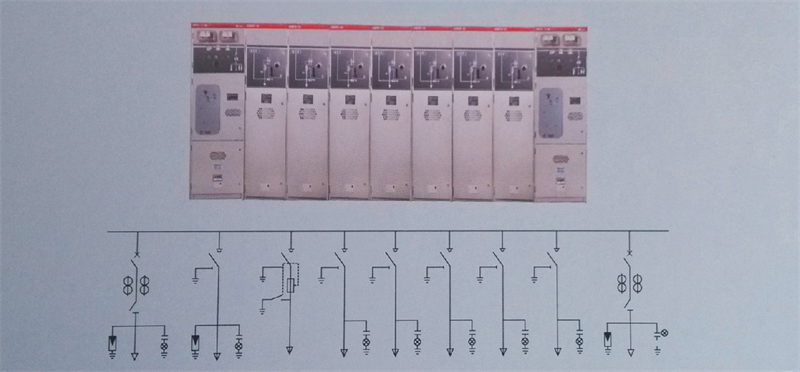

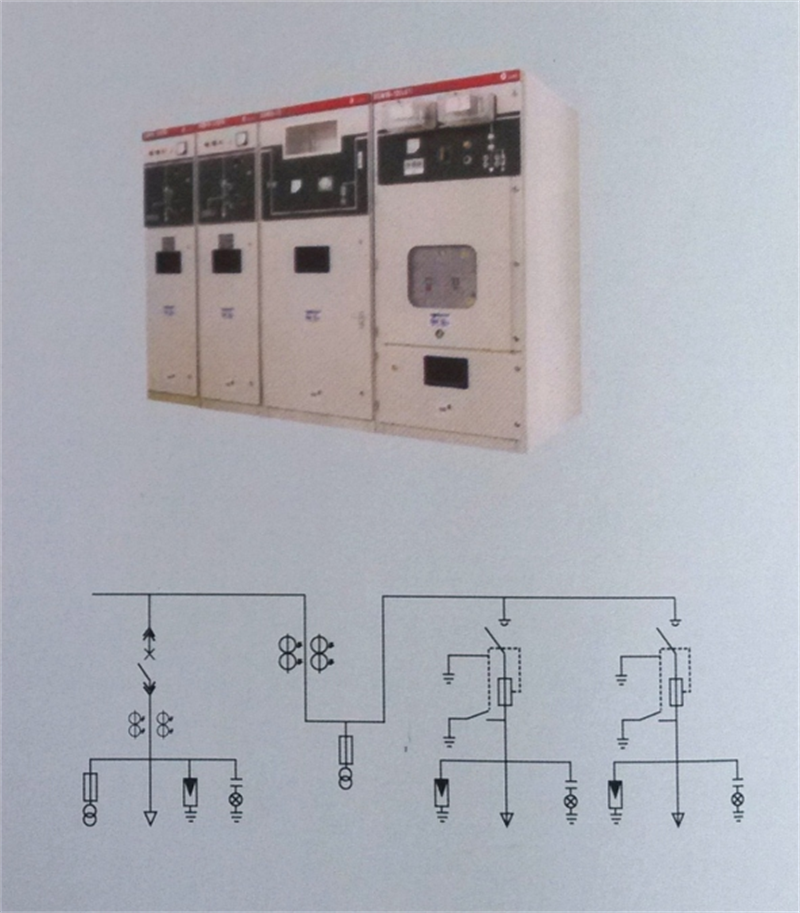

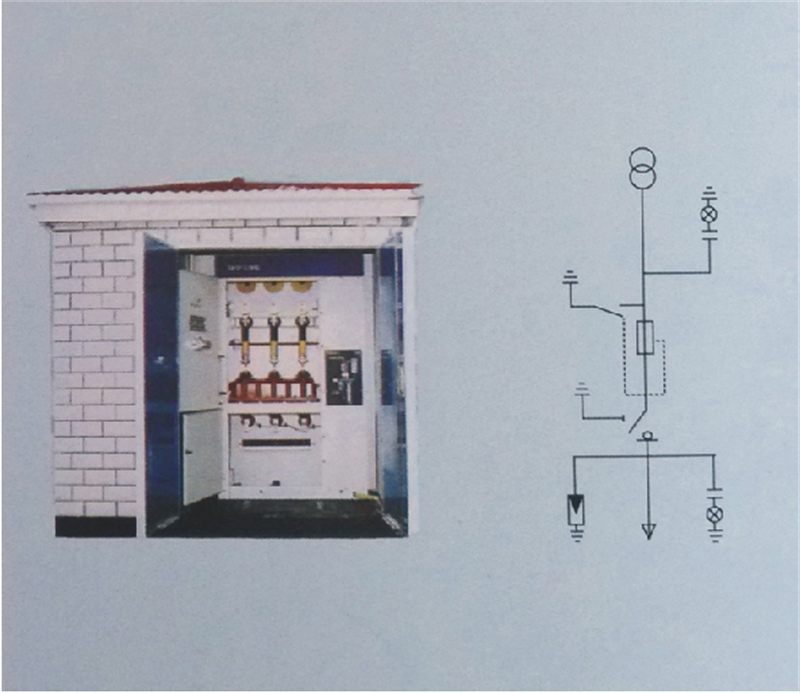

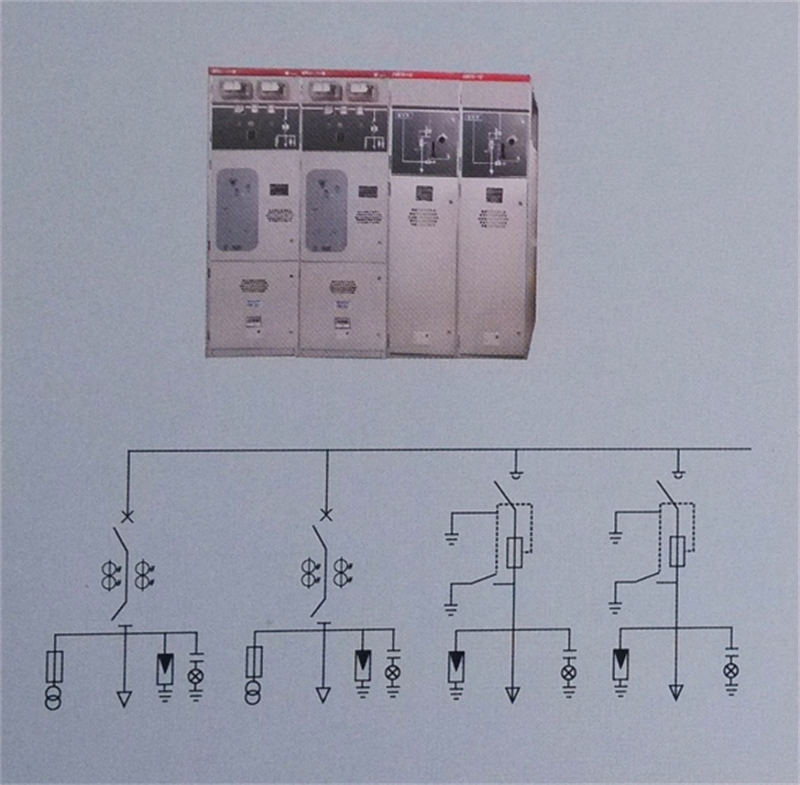

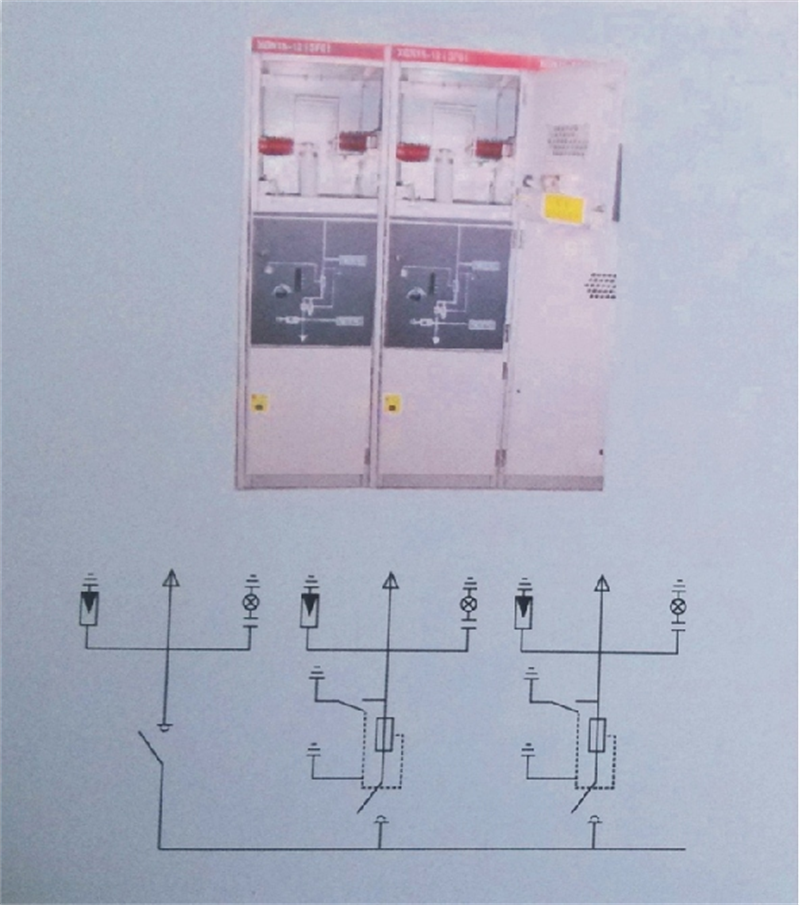

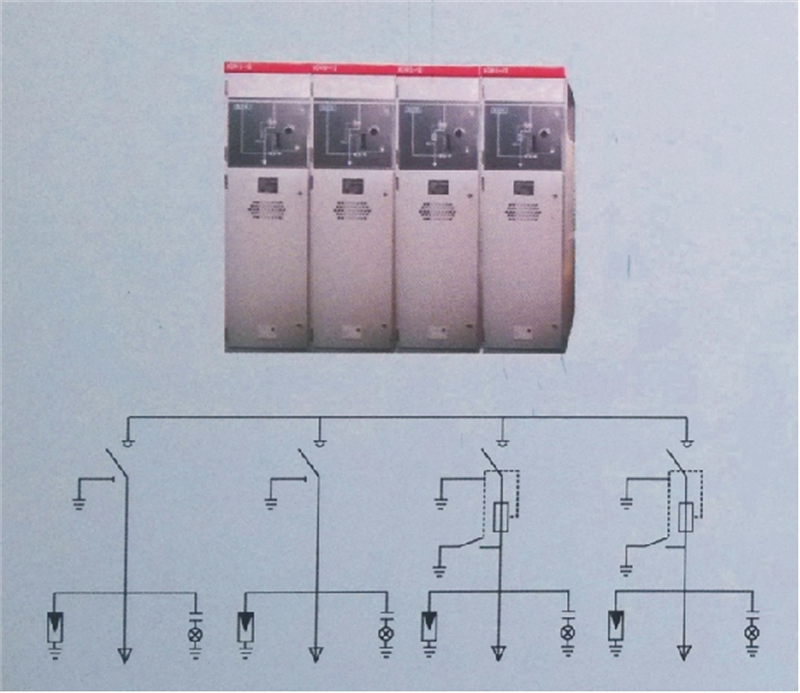

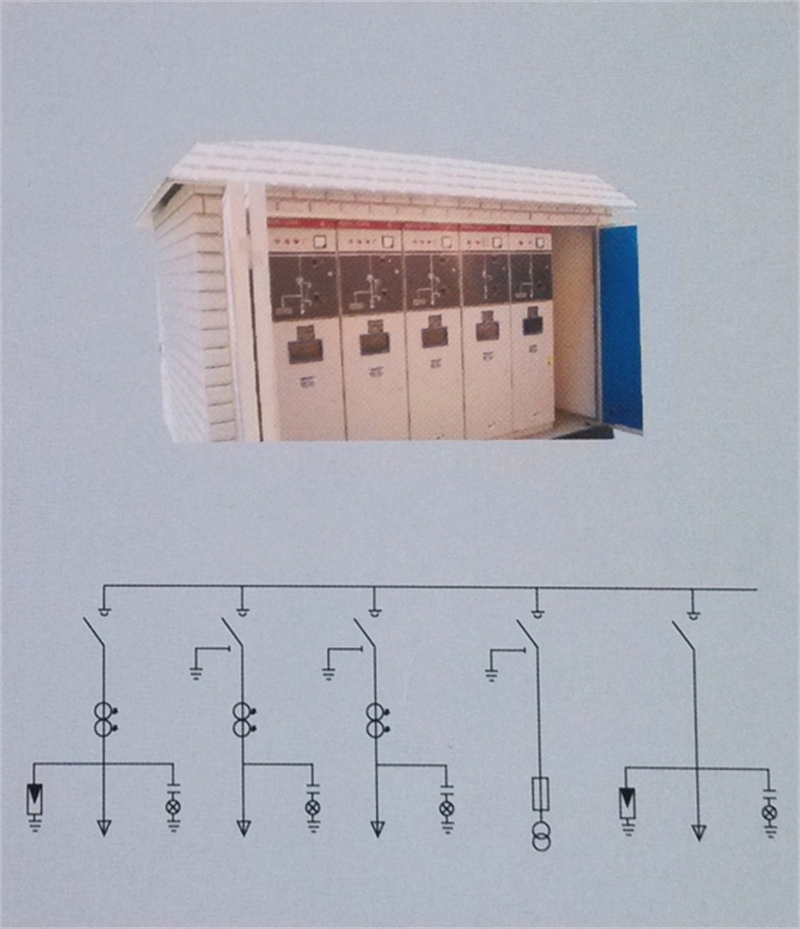

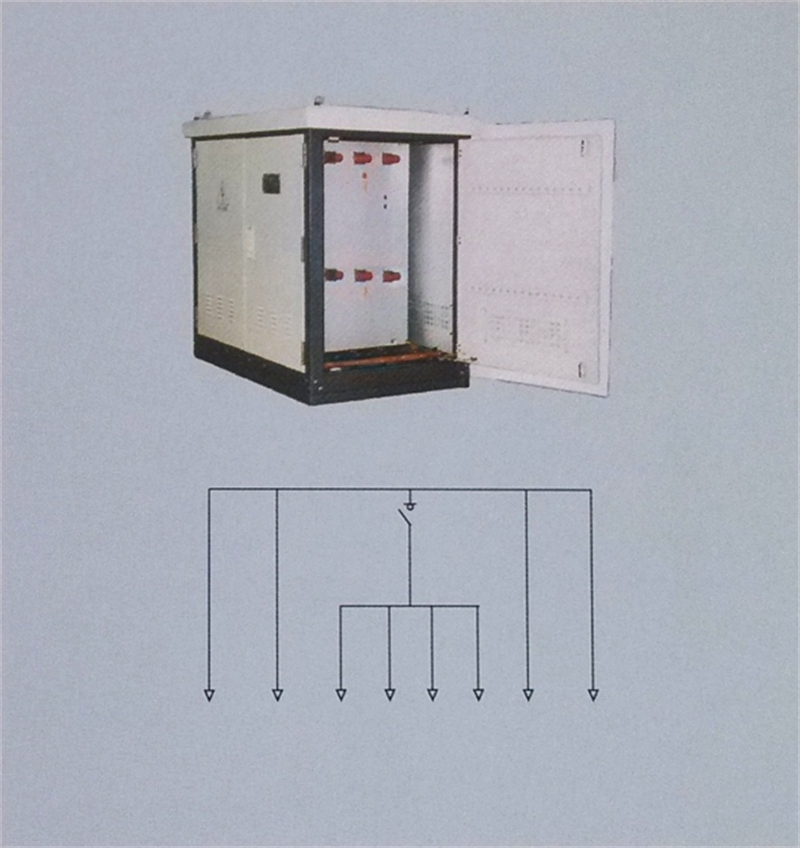

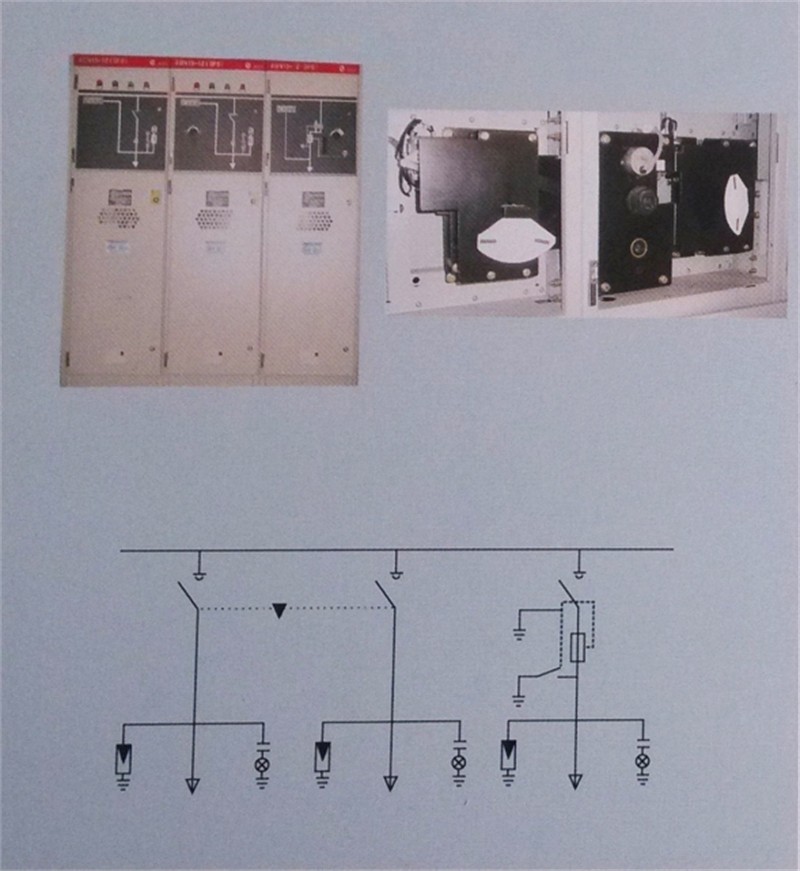

典型組合方案

1、正裝操作方式
